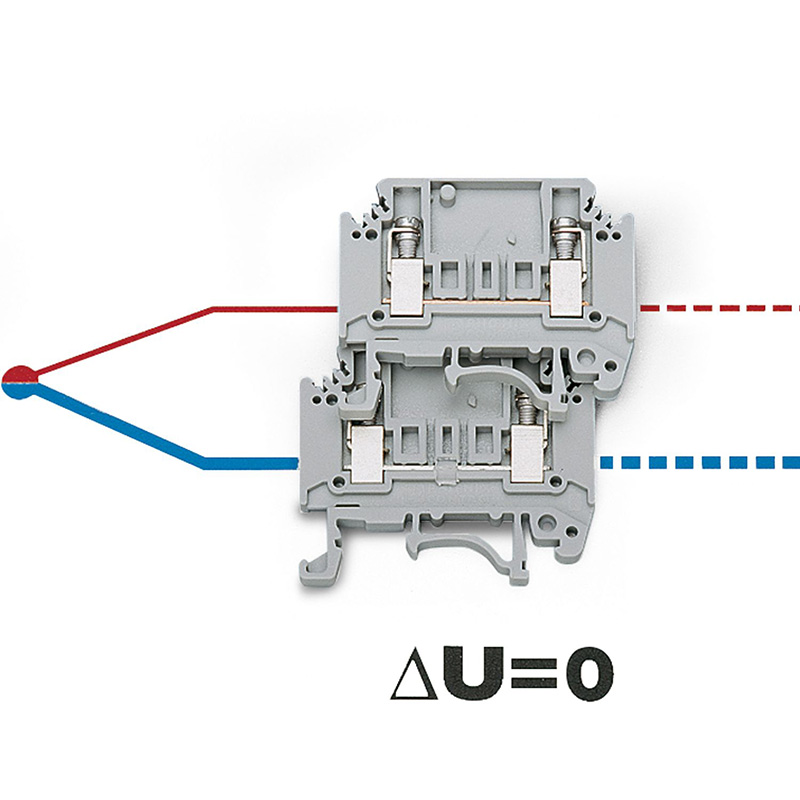

• 这些特殊的端子用于在相应的测量回路中扩展热偶平衡导线 • 这确保了热偶端子/平衡导线的连接处无错误的热电电压产生，遵守符合EN 60584/DIN EN 60584的基本值 • 平衡导线由最高可耐受200°C温度的材料制成，与相应的热电偶具有相同的热特性
| 每层的连接数量 | 4 |
| 额定横截面 | 2.5 mm² |
| 额定条件下的最大功耗 | 0.77 W |
| 产品类型 | 直通式接线端子 |
| 连接量 | 4 |
| 行数 | 1 |
| 电位 | 1 |
| 位数 | 2 |
| 产品审核修订 | 03 |
| 宽度 | 10.4 mm |
| 高度 | 46.2 mm |
| 端板宽度 | 1 mm |
| NS 32深度 | 44.9 mm |
| NS 35/7,5深度 | 39.9 mm |
| NS 35/15深度 | 47.4 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60947-7-1 |
| 开口式侧板 | 是 |
| 剥线长度 | 7 mm |
| 塞规 | A3 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 横截面 AWG | 24 ... 12 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面，柔性[AWG] | 24 ... 14 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.2 mm² ... 1.5 mm² |
| 标称电流 | 1 A |
| 最大负载电流 | 1 A (当连接截面积为4 mm²的导线时) |
| 额定电压 | 400 V (到邻近直通端子MTK的电压。) |
| 螺纹 | M3 |
| 紧固扭矩 | 0.6 ... 0.8 Nm |
