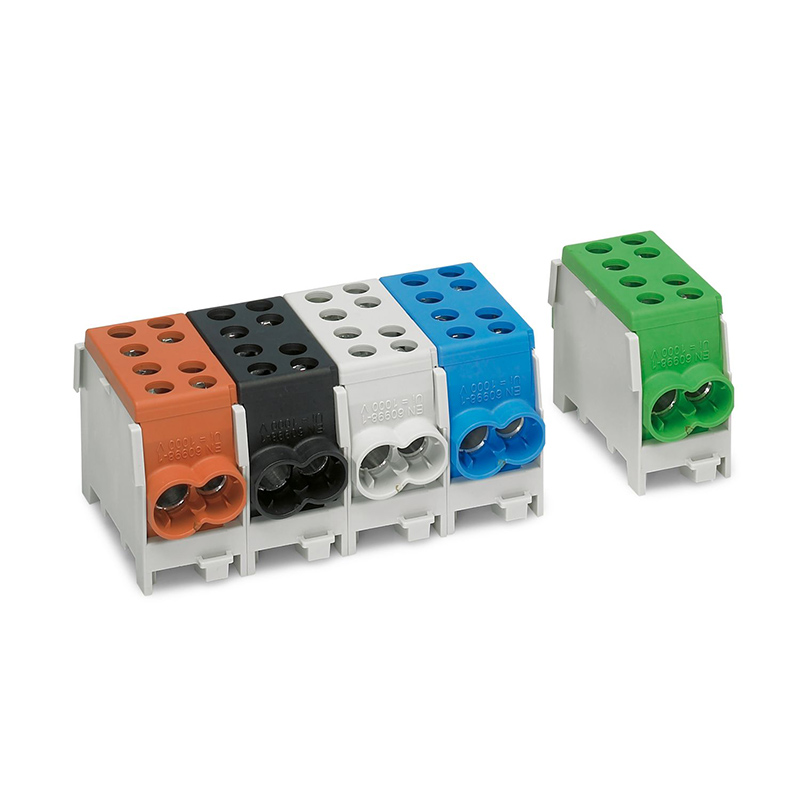

• 分支终端适用于主电源电缆的简单电压分接 • 符合DIN VDE 0603‑2/EN 60998‑1的要求
| 每层的连接数量 | 4 |
| 额定横截面 | 35 mm² |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 4.06 W |
| 产品类型 | 直通式接线端子 |
| 产品系列 | UDB |
| 连接量 | 4 |
| 行数 | 1 |
| 电位 | 1 |
| 位数 | 1 |
| 产品审核修订 | 00 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 27 mm |
| 高度 | 55 mm |
| NS 35/7,5深度 | 46 mm |
| NS 35/15深度 | 53.5 mm |

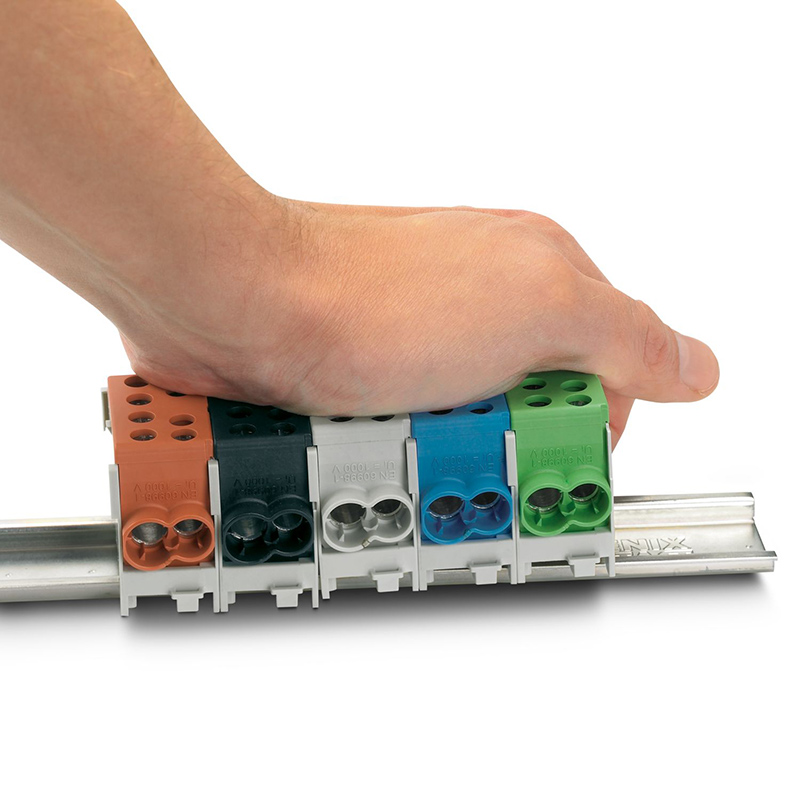

| 安装类型 | NS 35/7,5 NS 35/15 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内，不超过24 h，-60°C至+70°C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 允许湿度（运行） | 20 % ... 90 % |
| 连接符合标准 | IEC 60998-1 IEC 60998-1 |
| 剥线长度 | 25 mm |
| 连接符合标准 | IEC 60998-1 |
| 刚性导线横截面 | 10 mm² ... 35 mm² |
| 横截面 AWG | 6 ... 2 (按IEC标准修订) |
| 柔性导线横截面 | 10 mm² ... 25 mm² |
| 导线横截面，柔性[AWG] | 6 ... 4 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 10 mm² ... 25 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 10 mm² ... 16 mm² |
| 标称电流 | 125 A |
| 最大负载电流 | 125 A |
| 额定电压 | 400 V (最大1000 V) |
| 额定横截面 | 35 mm² |
| 注意事项 | 对柔性导线使用套管 |
| 螺纹 | M6/M8 |
| 紧固扭矩 | ... 4 Nm |
| 开口式侧板 | 否 |
| 剥线长度 | 25 mm |
| 连接符合标准 | IEC 60998-1 |
| 刚性导线横截面 | 1.5 mm² ... 25 mm² |
| 柔性导线横截面（套管不带塑料绝缘管） | 1.5 mm² ... 16 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 1.5 mm² ... 10 mm² |
