| 输入电压范围 | 22.5 V DC ... 30 V DC |
| 输入电压 | 24 V DC |
| DC输入电压范围 | 22.5 V DC ... 30 V DC |

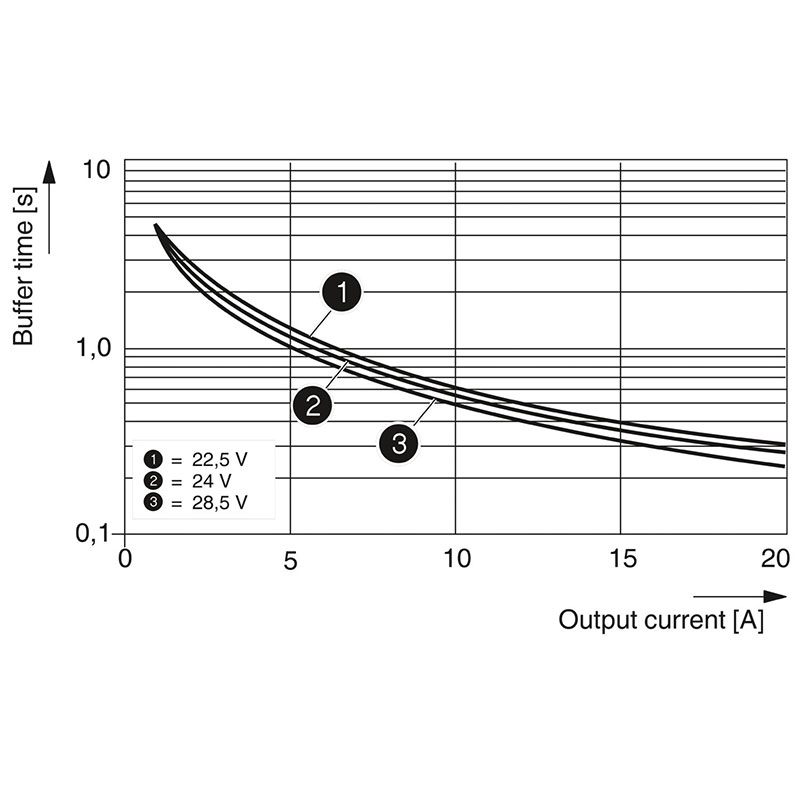

| 缓冲时间 | 0.2 s (20 A) 4 s (1 A) |
| 效率 | > 95 % |
| 额定输出电压 | 24 V DC (取决于输入电压) |
| 反馈电压电阻 | < 35 V DC (缓冲模式) |
| 输出端处的过电压保护 (OVP) | < 35 V DC |
| 残波 | < 100 mVSS (缓冲模式) |
| 输出功率 | 480 W |
| 峰值切换电压额定负载 | < 100 mVSS (20 MHz) |
| 输出电流限值 | 27 A (缓冲模式) |
| 功耗 | 2.5 W (27 A时准备就绪) 9.8 W (27 A时的缓冲模式) |
| 输出电压（ USet ）的设置范围 | 22 V DC ... 28.5 V DC |
| 额定输出电流（ IN ） | 20 A |
| 桥接时间 | 200 ms |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 10 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 10 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 绝缘电压输入／输出 | 1 kV (常规测试) 1 kV (类型测试) |
| 产品类型 | 缓冲模块 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| IQ技术 | 否 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 64 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 外壳材料 | 金属 |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV)和EN 60204（PELV） |
| 标准——安全绝缘 | DIN VDE 0106-101 |
| 标准 —— 变压器安全 | EN 61558-2-17 |
| 造船工业许可 | DNV GL (EMC A) ，ABS |
| 低压指令 | 符合低电压指令2014/35/EC |
| 抗干扰 | EN 61000-6-2:2005 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 发射干扰 | EN 55011 (EN 55022) |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV |
| 空气放电 | 15 kV |
| 备注 | 标准 B |
| 外壳 | Level 4 |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 2 kV (Level 3——非对称： 导线对地) |
| 输出 | 2 kV (Level 3——非对称： 导线对地) |
| 备注 | 标准 B |
| 信号 | 1 kV (Level 2 - 非对称： 导线对地) |
| 标准/规程 | EN 61000-4-5 |
| 输入/输出 | 0.5 kV (Level 1 - 不对称： 接地线) |
| 输入／输出／信号 | 0.5 kV (Level 1——对称： 导线对导线) |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | Level 3 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V |
| 标准/规程 | EN 61000-4-11 |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域： 工业和民用 |
| 工作电压显示 | 绿色LED |
| 信号类型 | LED 有源开关输出 |
| 电耗量 | 大约 0.1 A 20.6 A (max.) 0.6 A (正在充电) |
| 并连 | 是，用于延长缓冲时间和增加冗余 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 防止极性逆转 | 是 |
| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 67 mm |
| 充电电流 | 500 mA |
| IQ技术 | 否 |
| 额定容量 | 0.1 Ah |
| 存储介质 | 内置，容量 |
| 充电时间 | < 27 s |
| 固定备份阈值 | < 22 V DC |
| 可变连接阈值 | (UIN - 1 V)/0.1 s |
| 额定输出电压 | 24 V DC |
| 额定输出电流（ IN ） | 20 A |
| 额定输出电压 | 24 V DC |
| 额定输出电流（ IN ） | 20 A |
| 充电延迟 | 否 |
| 输出说明 | 电源正常 |
| 最大切换电压 | ≤ 24 V |
| 输出电压 | + 24 V |
| 连续负载电流 | ≤ 20 mA |
| 状态显示 | “Power Good”LED，绿色 |
| 关于状态显示的注意事项 | 缓冲模块带电： LED ON |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 最大高度 | ≤ 2000 m |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min. |
