| 额定输入电压 UN | 24 V DC |
| 输入电压范围 | 19.2 V DC ... 54 V DC |
| 驱动和功能 | 单稳态 |
| 驱动（极性） | 无极性 |
| 典型响应时间 | 8 ms |
| 典型释放时间 | 3 ms |
| 线圈电阻 | 1440 Ω ±10 % (20 °C) |
| 以UN为参考的输入电压范围 | 参见曲线图 |
| UN下的典型输入电流 | 17 mA |

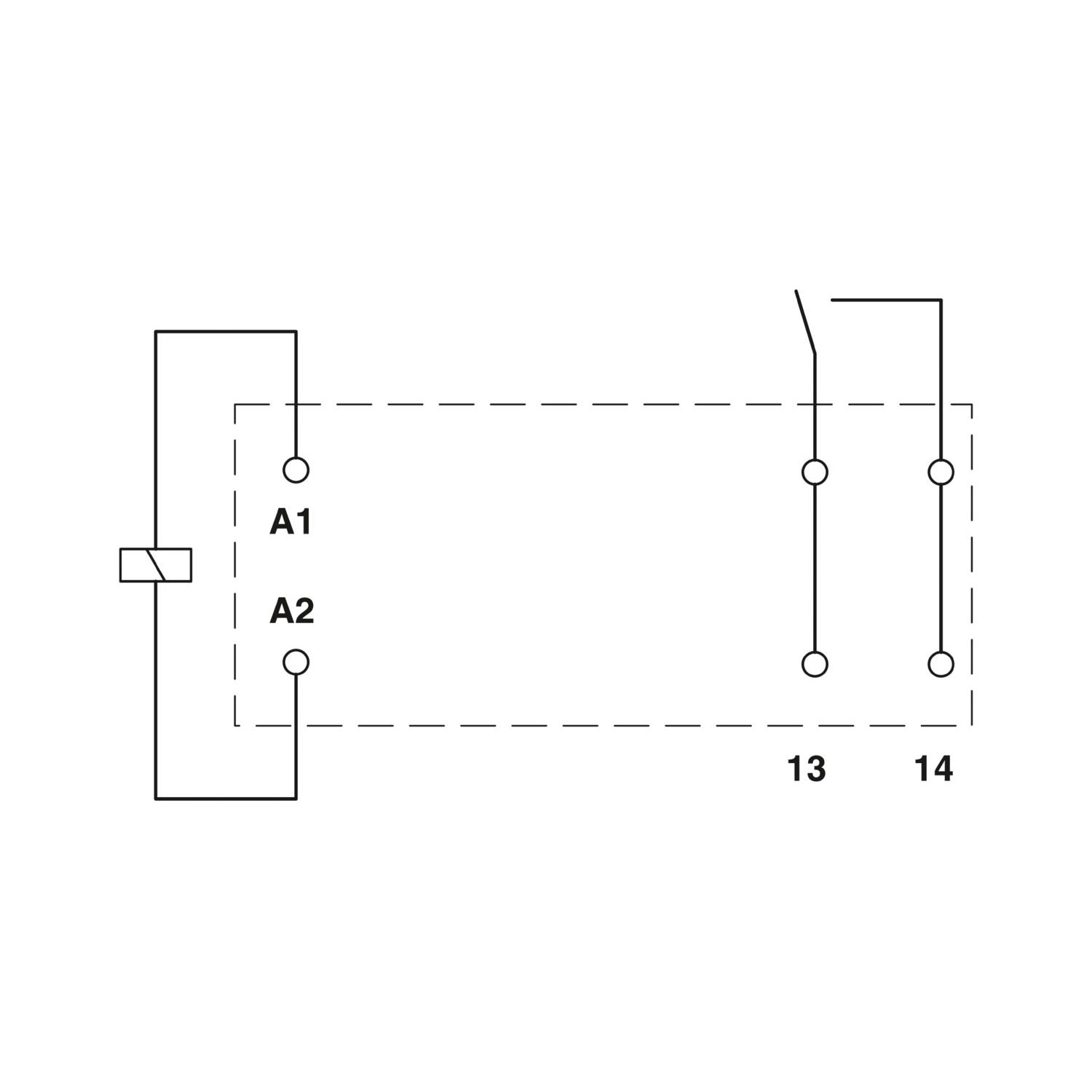

| 触点类型 | 1个N/O 触点 |
| 开关触点类型 | 单触点 |
| 触点材料 | AgSnO |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 12 V (100 mA) |
| 限制连续电流 | 16 A |
| 最大启动电流 | 80 A (20 ms) |
| 连接方式 | 插拔/焊接 |
| 额定条件下的最大功耗 | 0.41 W |
| 测试电压 (线圈/触点) | 5 kV AC (50 Hz，1分钟，线圈/触点) |
| 额定绝缘电压 | 250 V AC |
| 额定过电压 | 6 kV |
| 产品类型 | 单个继电器 |
| 操作模式 | 100%工作因数 |
| 机械寿命 | 3x 107开关次数 |
| 产品审核修订 | 02 |
| 最近一次数据维护日期 | 02.05.2024 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 绝缘 | 安全隔离，增强型绝缘 |

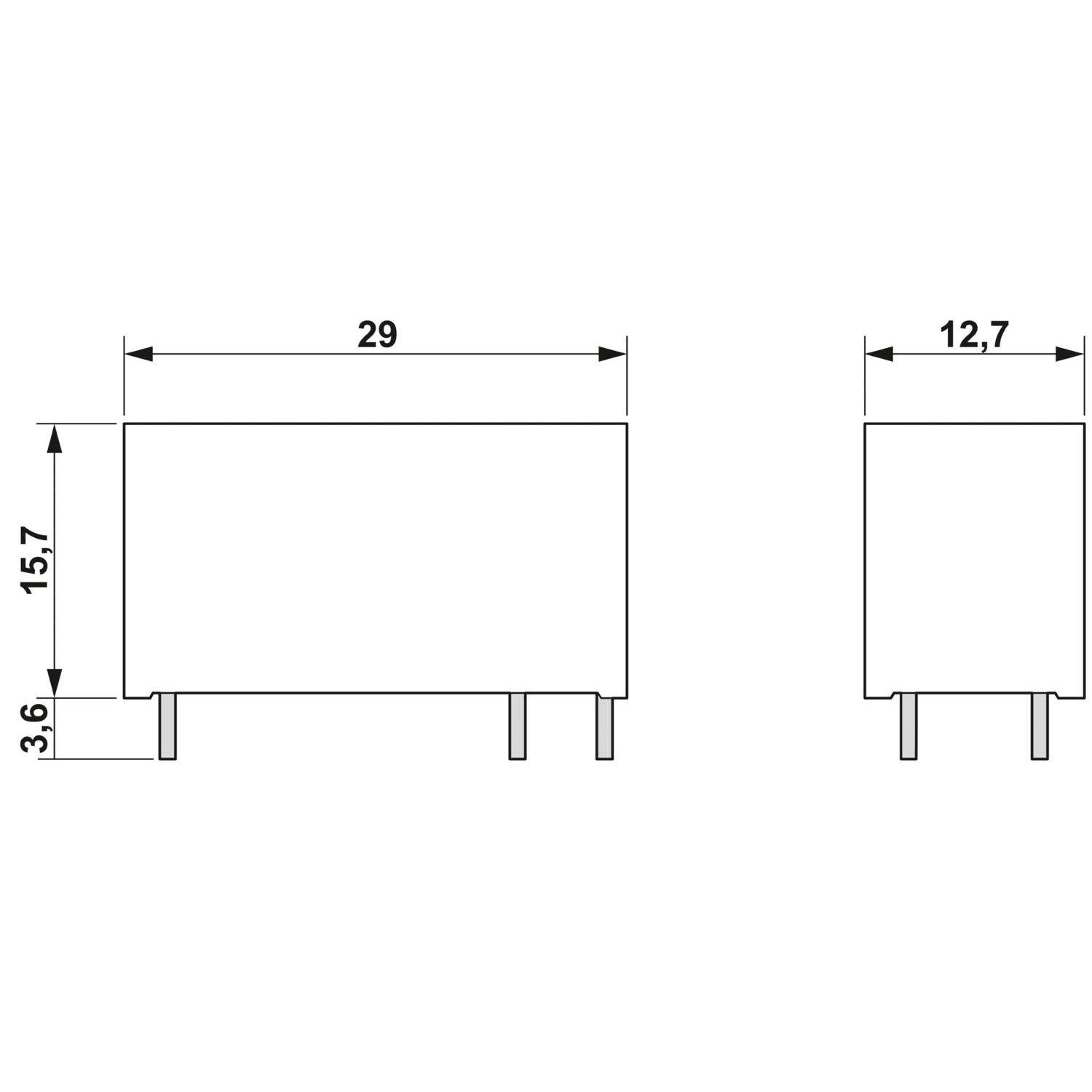

| 宽度 | 12.7 mm |
| 高度 | 29 mm |
| 深度 | 15.7 mm |
| 安装类型 | 插拔式安装 |
| 组装说明 | 可无间隙排列（> 70 °C ≥ 2.5 mm） |
| 安装位置 | 任意 |
| 颜色 | 白色 (RAL 9010) |
| 保护等级 | RT II |

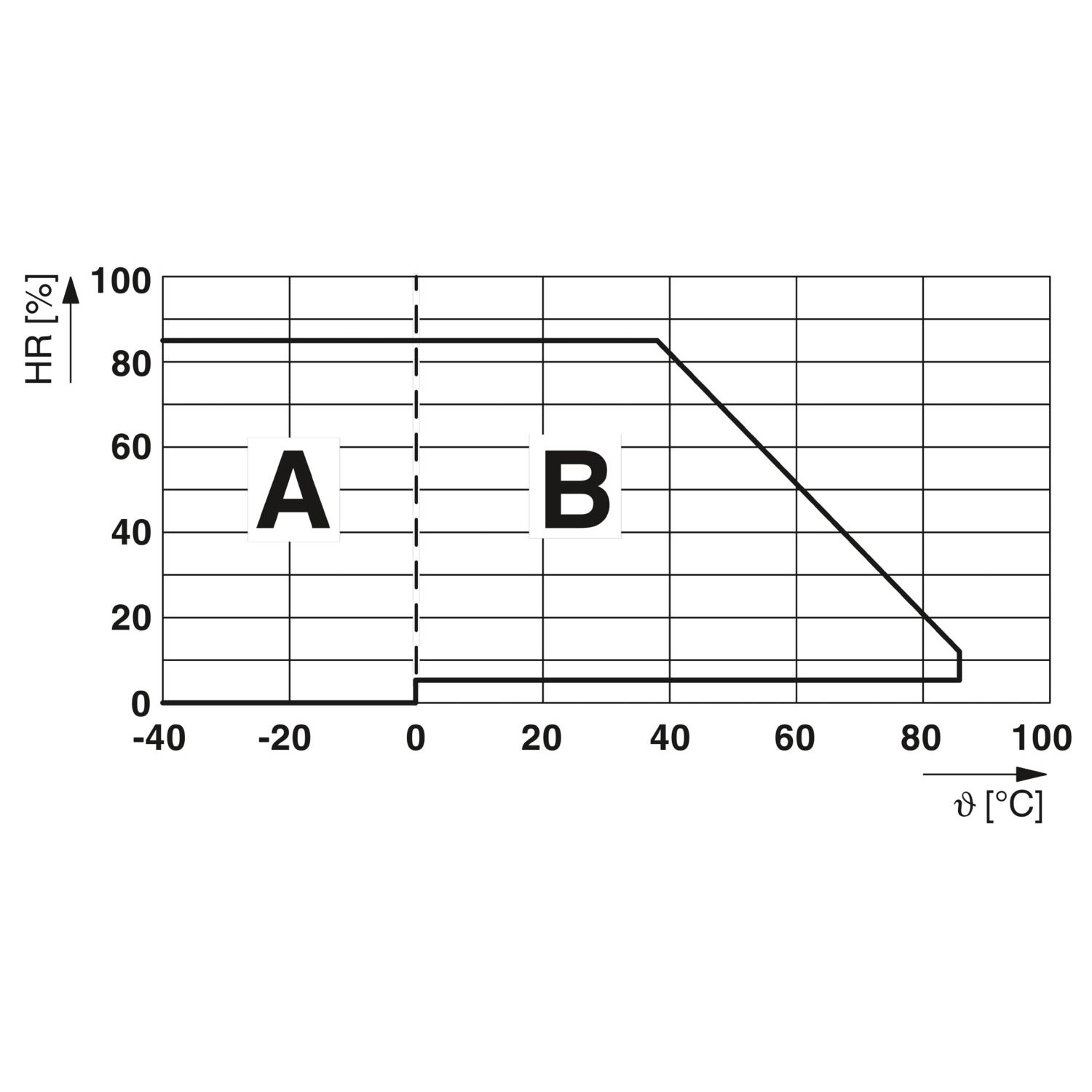

| 环境温度（运行） | -40 °C ... 85 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 2000 m |
| 标识 | ISA-S71.04. G3 Harsh Group |
| 开关容量 | 2 A (24 V、DC13时) 6 A (250 V、AC15时) 6 A (120 V、AC15时) 6 A (24 V、AC15时) 0.2 A (250 V、DC13时) 0.2 A (110 V、DC13时) |
| 最低通断容量 | 1200 mW |
| 符合UL 508的电机负载 | 1/2 HP，120 V AC（ 常开触点） 1 HP， 250 V AC（ 常开触点） |
| 最小切换电流 | 100 mA (用于12 V DC) |
| 最大额定功率值（电阻负载） | 384 W (24 V DC) 4000 VA (可用于250 V AC) 80 W (可用于220 V DC) 50 W (可用于110 V DC) 48 W (可用于60 V DC) 58 W (可用于48 V DC) |
| 标准/规程 | EN 50178 EN 61810-1 |
