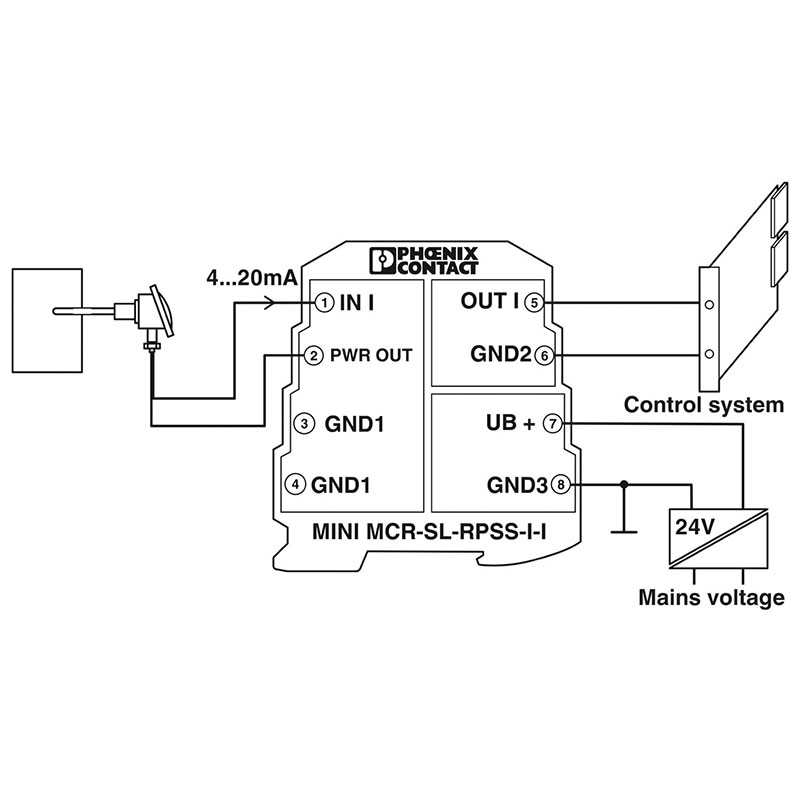

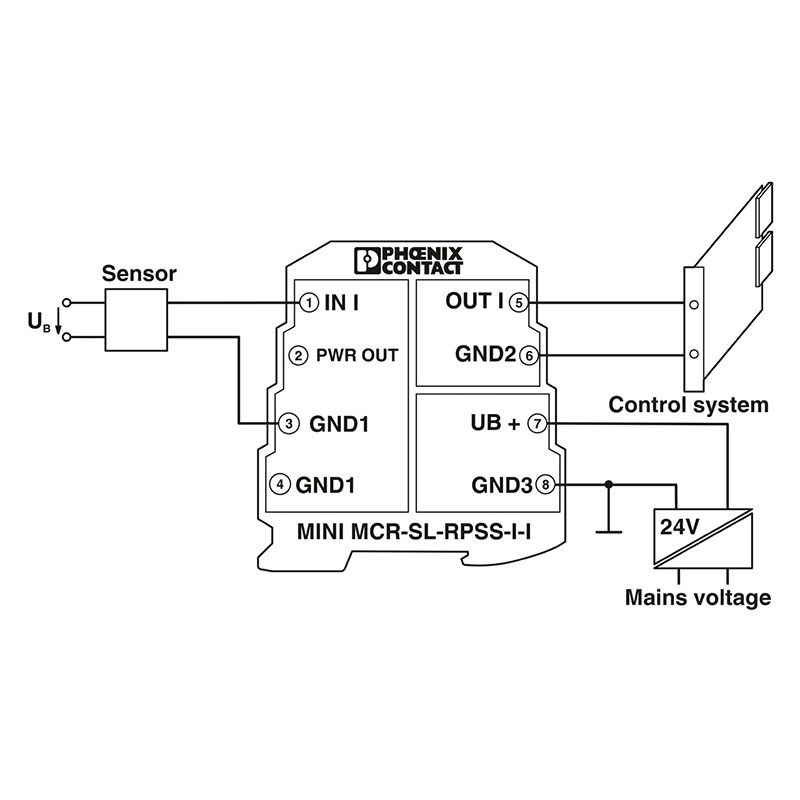

| 产品描述 | 6.2 mm宽的MINI MCR-SL-RPSS-I-I...馈电隔离器在输入、输出和电源间同时3端电气隔离的情况下，在现场为发射器供电。 HART数据协议可双向发送。该模块可用于隔离器和馈电隔离器操作中。 输入侧和输出侧提供电气隔离的0...20 mA或4...20 mA标准模拟量信号。电压（20.4 V DC到30 V DC）可由模块上的接线端子提供，也可由DIN导轨连接器提供。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 产品类型 | 馈电器 |
| 产品系列 | MINI Analog |
| 通道数目 | 1 |
| 产品审核修订 | 11 |
| 过电压类别 | II |
| 污染等级 | 2 |
| 电气隔离 | 3端隔离 |
| 输入和输出之间的电流隔离 | 是 |
| 截止频率（3dB） | 175 Hz (典型值) |
| 额定条件下的最大功耗 | 700 mW (24 V DC) 400 mW (24 V DC) |
| 保护电路 | 瞬态保护 |
| 信号传输行为 | In = Out |
| 阶跃响应（10-90%） | < 2 ms |
| 最大温度系数 | < 0.005 %/K |
| 温度系数，典型值 | < 0.002 %/K |
| 最大传输误差 | ≤ 0.2 % (终值的) |
| 典型传输误差 | ≤ 0.1 % (终值的) |
| 额定绝缘电压 | 50 V AC/DC |
| 测试电压 | 1.5 kV AC (50 Hz, 60 s) |
| 绝缘 | 基础隔离符合IEC/EN 61010 |
| 额定供电电压 | 24 V DC |
| 电源电压范围 | 20.4 V DC ... 30 V DC (DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接 到符合EN60715标准的35 mm DIN导轨）上) |
| 功耗 | < 900 mW (24VDC时，馈电隔离器操作) < 600 mW (24VDC时，隔离器操作) |
| 输入说明 | 传感器电路 |
| 输入数目 | 1 |
| 电流输入信号 | 0 mA ... 20 mA (隔离器操作) 4 mA ... 20 mA (馈电隔离器和隔离器操作) |
| 最大电流输入信号 | 28 mA |
| 输入电流的输入电阻 | 大约 50 Ω |
| 发送器供电电压 | 16.5 V |
| 输出数目 | 1 |
| 无负载电压 | 大约 12.5 V |
| 电流输出信号 | 0 mA ... 20 mA (隔离器操作) 4 mA ... 20 mA (馈电隔离器和隔离器操作) |
| 最大电流输出信号 | > 21 mA (22.5mA，典型) |
| 负载/输出负载电流输出 | ≤ 500 Ω (I = 20 mA) |
| 波动 | < 20 mVrms (500 Ω时) |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 26 ... 12 |
| 接口 | 数据通信（旁路） |
| HART功能 | 是 |
| 截止频率（3dB） | 大约 2.5 Hz |

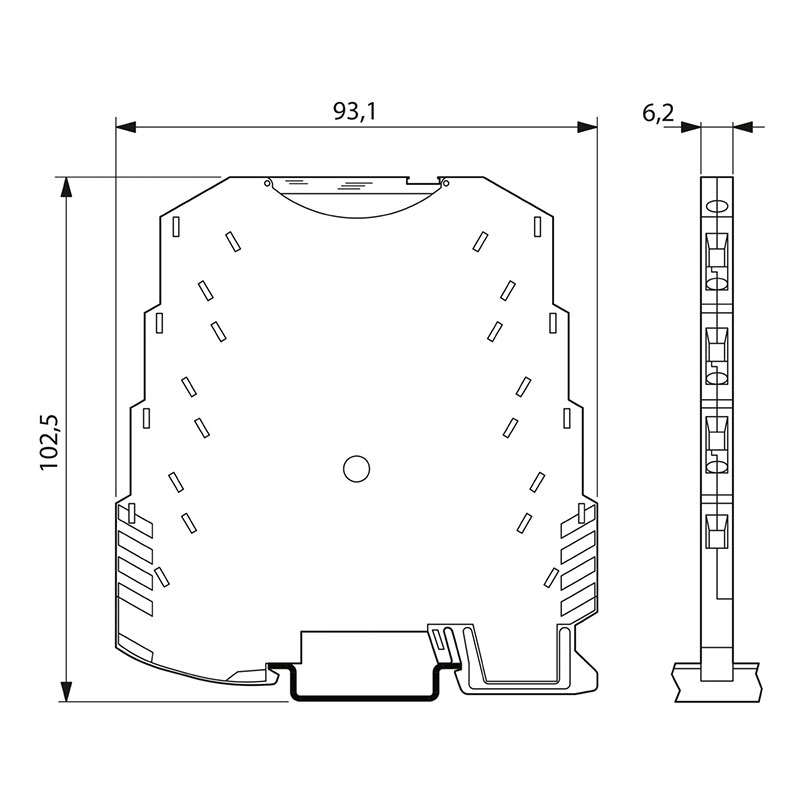

| 宽度 | 6.2 mm |
| 高度 | 93.1 mm |
| 深度 | 101.2 mm |
| 颜色 | 绿色 (RAL 6021) |
| 外壳材料 | PBT |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| 环境和真实条件 | 环境条件 |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 2000 m |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 认证 | CE |
| 证书 | CE合规 |
| 证书 | UKCA合规 |
| 标识 | UL 508 Listed Class I, Zone 2, Group IIC Class I, Div. 2, Groups A, B, C, D T4 |
| 证书 | DNV GL TAA000020N |
| Temperature | B |
| Humidity | B |
| 振动 | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 抗干扰 | EN 61000-6-2 |
| 注意事项 | 受到干扰时，那有可能是最小的偏差。 |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 标准/规程 | EN 61000-4-2 |
| 备注 | 必须采取安全措施以防止静电放电。 |
| 品名 | 电磁RF场 |
| 标准/规程 | EN 61000-4-3 |
| 测量范围最终值的典型偏差 | 3 % |
| 品名 | 快速瞬变（脉冲串） |
| 标准/规程 | EN 61000-4-4 |
| 测量范围最终值的典型偏差 | 3 % |
| 标准/规程 | EN 61000-4-5 |
| 备注 | 标准 B |
| 品名 | 传导干扰 |
| 标准/规程 | EN 61000-4-6 |
| 测量范围最终值的典型偏差 | 3 % |
| 电气隔离 | 3端隔离 |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨总线连接器（ ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号 2869728）可用来桥接电源。 可以卡接到符合EN60715标准的35 mmDIN导轨上。 |
| 安装位置 | 任意 |
