| 连接方式 | 直插式连接 |
| 剥线长度 | 18 mm |
| 刚性导线横截面 | 0.75 mm² ... 16 mm² |
| 可连接导向横截面 AWG | 20 ... 4 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.75 mm² ... 10 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.75 mm² ... 16 mm² |
| 工作电压 | 18 V DC ... 30 V DC |
| 额定电压 | 24 V DC |
| 标称工作电流IN | 最大 80 A DC (适用于双电源IN+，至少2 x 6 mm²) 最大 70 A DC (用于UL 2367) |
| 产品类型 | 设备断路器 |
| 产品系列 | CBM |
| 位数 | 1 |
| 类型 | 导轨安装模块，单片 |
| 通道数目 | 8 |
| 产品审核修订 | 27 |
| 保护等级 | III |
| 污染等级 | 2 |

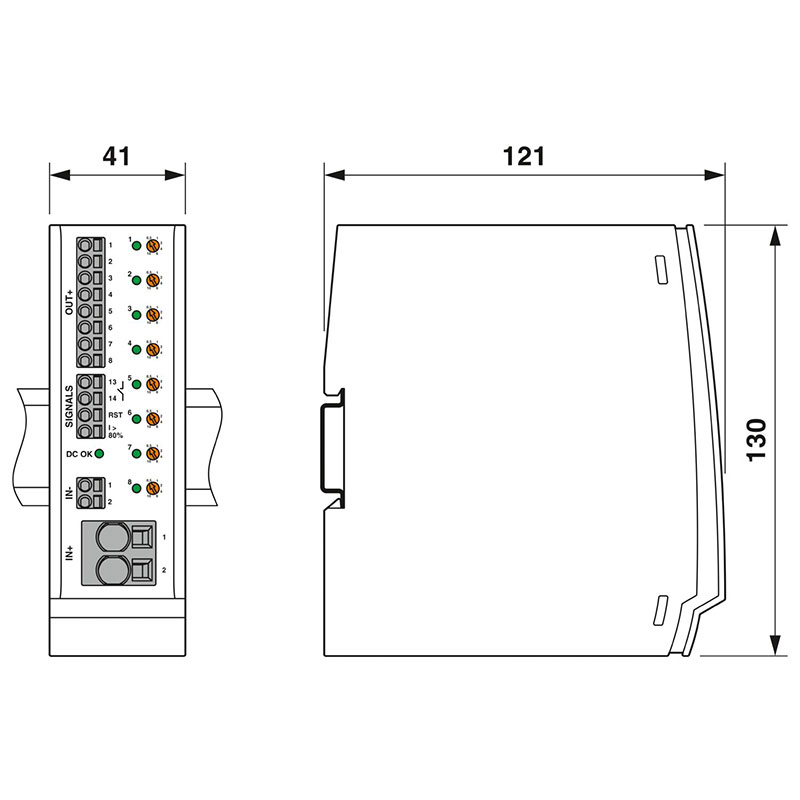

| 宽度 | 41 mm |
| 高度 | 130 mm |
| 深度 | 121 mm (7.5 mm（含DIN导轨）) |
| 安装类型 | DIN导轨： 35 mm |
| 颜色 | 浅灰 (RAL 7035) 灰色 (RAL 7042) |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (在-40 C下进行类型测试) -25 °C ... 65 °C (用于UL 2367) |
| 标准/规格 | EN 61000-6-2 |
| 注意事项 | 电磁兼容 – 工业区域的抗干扰性 |
| 标识 | UL/C-UL Listed UL 508 UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) UL Recognized UL 2367 |
| DC OK LED熄灭 | 关 (无电源电压) |
| DC OK LED黄色 | 闪烁 (欠压激活，电压 ≤ 17.8 V，激活的通道关闭且通道LED亮起 红色) 闪烁 (欠压关断未激活，设备处于欠压关断状态) |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 标识 | DNV GL |
| 标识 | ISA S71.04.2013 G3 Harsh Group A |
| Temperature | D |
| Humidity | B |
| 振动 | B |
| EMC | A |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 短路开关容量 | 300 A |
| 标称工作电流 IN | 0.5 / 1 / 2 / 4 / 6 / 10 A DC (每个输出通道均可调) |
| 额定电流（预调） | 0.5 A |
| 额定过电压 | 0.5 kV |
| 分断方法 | E (电子) |
| 反馈电阻 | 最大 35 V DC |
| 要求的备用保险丝 | 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。 |
| 介电强度 | 最大 30 V DC (负载电路) |
| 主动电流限制 | 典型值 1.5 x IN (2 - 10 A) |
| 保险丝 | 电子 |
| 效率 | > 99 % |
| 闭路电流 I0 | 典型值 50 mA |
| 模块初始化时间 | 3.3 s |
| 关闭一条通道后的等待时间 | 10 s (过载/短路) |
| 测量公差I | 典型值 40 % (0.5 A ... 1 A) 典型值 10 % (2 A ... 10 A) |
| 温度衰减 | 40 A DC (在70 °C时（ UL 2367时为65°C）) 70 A DC (40 °C时) 60 A DC (50 °C时) 50 A DC (60 °C时) |
| MTBF (IEC 61709, SN 29500) | 1304293 h (25 °C时) |
| 失效安全元器件 | 15 A DC (每个输出通道) |
| 负载电路 | 440048 h (60 °C时) |

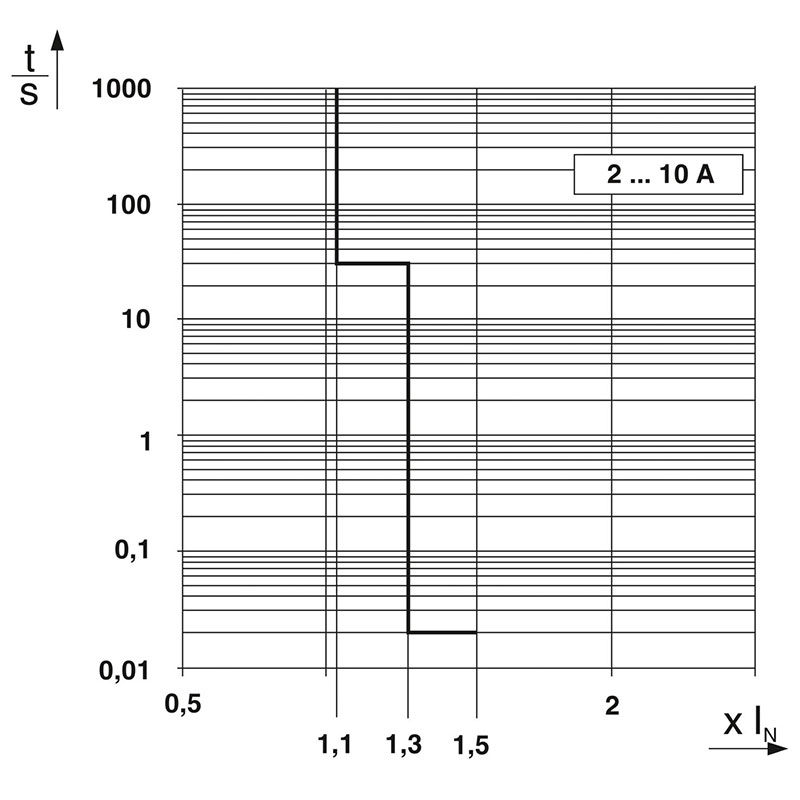

| 停机时间 | 0.02 s (> 1.3 x IN) 30 s (1.1 ... 1.3 x IN) |
| MTBF (IEC 61709, SN 29500) | 1304293 h (25 °C时) |
| MTBF (IEC 61709, SN 29500) | 1304293 h (25 °C时) |
| 欠压关闭 | ≤ 17.8 V DC (有源) ≥ 19 V DC (无源) |
| 过电压关闭 | ≥ 30.5 V DC (有源) ≤ 29.5 V DC (无源) |
| 最大电容负载 | 75000 µF |
| 冲击抑制 | 0.1 s (每个输出通道) |
| 输入电压范围 | 7 V DC ... 30 V DC (使用下降沿复位) |
| 电耗量 | 典型值 0.4 mA (24 V DC) |
| 脉冲长度 | ≥ 50 ms (高信号) ≥ 50 ms (低信号) |
| 电压 | < 5 V DC (低信号) > 8 V DC (高信号) |
| 输出电压 | 24 V DC |
| 输出电流 | 最大 20 mA (在I > 80%时至少一个通道) |
| 连接名称 | 遥信报警回路 |
| 切换功能 | N/O触点 |
| 标称工作电压 | 0 V DC ... 30 V DC |
| 操作电流 | 1 mA DC ... 100 mA DC |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 连接方式 | 直插式连接 |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| DC OK LED绿色 | 闪烁 (工作电压在标称范围18 ... 30 V内) |
| DC OK LED红色 | 闪烁 (超压关断激活，电压 ≥ 30.5 V，通道关闭且通道LED亮起红 色) 闪烁 (超压关断未激活，设备处于超压关断状态) |
| 通道LED熄灭 | 关 (通道已关闭) |
| 通道LED黄色 | 闪烁 (通道接通，通道负载 > 80% ) |
| 通道LED黄色-绿色 | 闪烁 (通道接通，标称电流助手激活) |
| 通道LED红色 | 闪烁 (通道关闭，超压或欠压激活) 闪烁 (通道关闭，准备好重新接通，过载或短路释放) ON暂时 (通道关闭，10秒冷却阶段，过载或短路释放) |
| 通道LED红色-黄色 | 闪烁 (通道接通，过载模式，容量大约110 ... 130%，30秒后关断) |
| 通道LED红色-绿色 | 闪烁 (通道关闭，编程模式激活，过载或短路释放后调节电流) |
| 标识材料 | PC POM PBT-FR17 PC PA 6.6 |
| 阻燃等级，符合UL 94 | V-0 |
| 海拔 | ≤ 6000 m (amsl) |
| 湿度测定 | 240 h, 95 % RH, 40 °C |
| 冲击力（运行） | 30g (IEC 60068-2-27，测试Ea) |
| 振动（操作） | 5 Hz ... 24.9 Hz (振幅 ±1.6 mm；符合IEC 60068-2-6，试验Fc) 24.9 Hz … 150 Hz (根据DNV GL补充共振频率测试，加速度 4g；符合IEC 60068-2-6，试验Fc) |
