| 输入说明 | 安全相关 |
| 输入数量 | 1 |
| 输入电压范围，"1"信号 | 20.4 V ... 26.4 V |
| 冲击电流 | 最大 1 A (典型值是US ，Δt = < 10 ms) |
| 延迟时间 | 最大 3 ms (低测试脉冲的测试脉宽) 不允许亮度测试脉冲/高测试脉冲。 最小 200 ms (低测试脉冲的测试脉冲速率) |

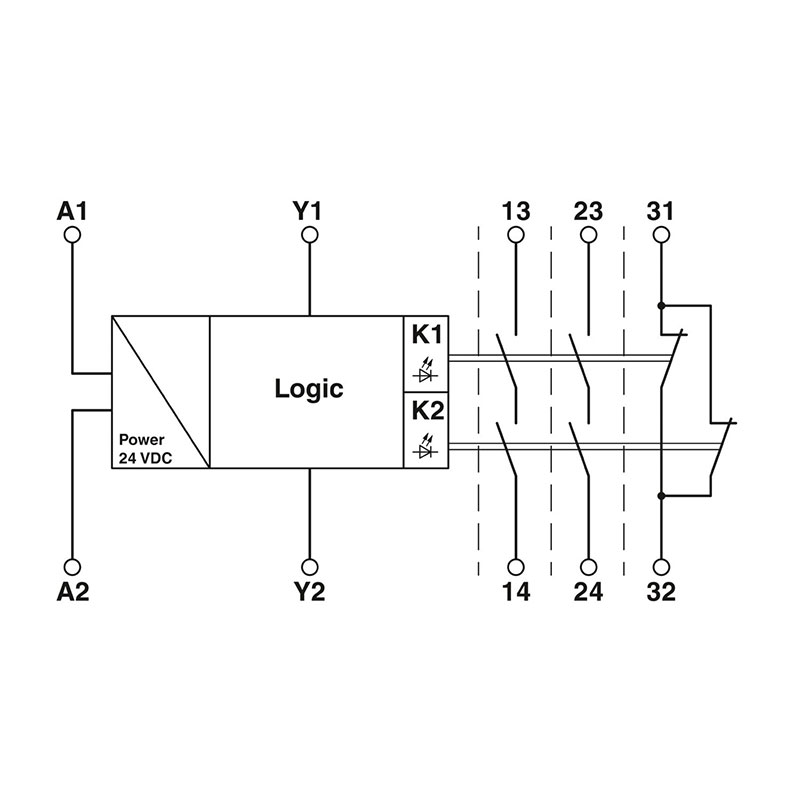

| 输出说明 | 每个串联2个常开触点，安全相关，浮地 |
| 输出数目 | 2 |
| 触点类型 | 2路常开安全触点输出 |
| 触点材料 | AgSnO2 |
| 开关电压 | 最小 10 V 最大 250 V AC |
| 可插拔 | 是 |
| 额定条件下的最大功耗 | 16.12 W (US = 26.4 V时，IL² = 72 A²,P总计最大= 1.72 W + 14. 4 W) |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 安全继电器 |
| 产品系列 | PSRclassic |
| 应用 | 急停按钮 安全门 过程技术 |
| 产品审核修订 | 12 |
| 宽度 | 22.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 位于水平和垂直DIN导轨上 |
| 外壳材料 | 尼龙 |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 55 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | DIN EN 60947-1 |
| 标识 | CE合规 |
| 应用说明 | 只用于工业应用 |
| 额定绝缘电压 | 250 V 250 V |
| 限制连续电流 | 6 A (注意衰减和负载极限曲线) |
| 最大额定功率值（电阻负载） | 注意衰减和负载极限曲线 |
| 典型响应时间 | 典型值 60 ms (用于Us 手动受控启动) 60 ms (用于Us 自动启动) |
| 通断容量 | 最小 100 mW |
| 冲击电流 | 最小 10 mA 最大 6 A |
| 符合IEC 60947-5-1标准要求的开关容量 | 5 A (AC15)5 A (DC13) |
| 总电流值的平方 | 72 A2 (注意降低值) |
| 切换频率 | 最大 0.5 Hz |
| 机械寿命 | 约 107 开关次数 |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 24 ... 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 状态显示 | LED (绿色) |
| 工作电压显示 | 绿色LED |
| 分类 | 4 |
| 性能等级（PL） | e |
| 安全完整性水平（SIL） | 3 |
| 安全完整性水平（SIL） | 3 |
| 恢复时间 | ≥ 1 s (符合安全功能的要求) |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 电耗量 | 65 mA (典型为US) |
| 典型释放时间 | 典型值 20 ms (在Us/根据需要，通过A1) |
| 允许的导线最大总电阻 | 50 Ω |
| 安全完整性水平（SIL） | 3 |
| 典型启动时间（ Us 时） | 60 ms (在Us/根据需要，通过A1) |
| 重启时间 | < 1 s (启动时间) |
| 额定过电压／绝缘 | 请见章节“绝缘配合” |
| 输入说明 | 非安全相关 |
| 输入数量 | 1 |
| 输入电压范围，"1"信号 | 20.4 V ... 26.4 V |
| 冲击电流 | < 14 mA (典型值是Y2时的US ，Δt - 10 ms) |
| 延迟时间 | 不允许测试脉冲 |
| 允许的导线最大总电阻 | 50 Ω |
| 保护电路 | 抑制二极管 |
| 电耗量 | 0 mA (典型值是Y2时的US) |
| 最大额定功率值（电感负载） | 注意衰减和负载极限曲线 |
| 输出说明 | 2个并联常闭触点，非安全相关，浮地 |
| 输出数目 | 1 |
| 触点类型 | 1个信号传输电流通路 |
| 触点材料 | AgSnO2 |
| 开关电压 | 最小 10 V AC/DC 最大 250 V AC |
| 符合IEC 60947-5-1标准要求的开关容量 | 1.5 A (AC15) 2 A (DC13) |
| 典型启动时间（ Us 时） | 60 ms (在Us/根据需要，通过A1) |
