• 4个模拟输入通道 • 2线制连接技术连接的传感器 • 电压范围：0 V ... 10 V • 数据格式：标准化表示形式 • 分辨率：12位 • 可以针对每个输入设置替换值特性 • 储存设备铭牌
| 输入名称 | 模拟量输入 |
| 输入说明 | 单向电压输入 |
| 输入数量 | 4 |
| A/D转换器分辨率 | 12 位 |
| 连接方式 | 直插式技术 |

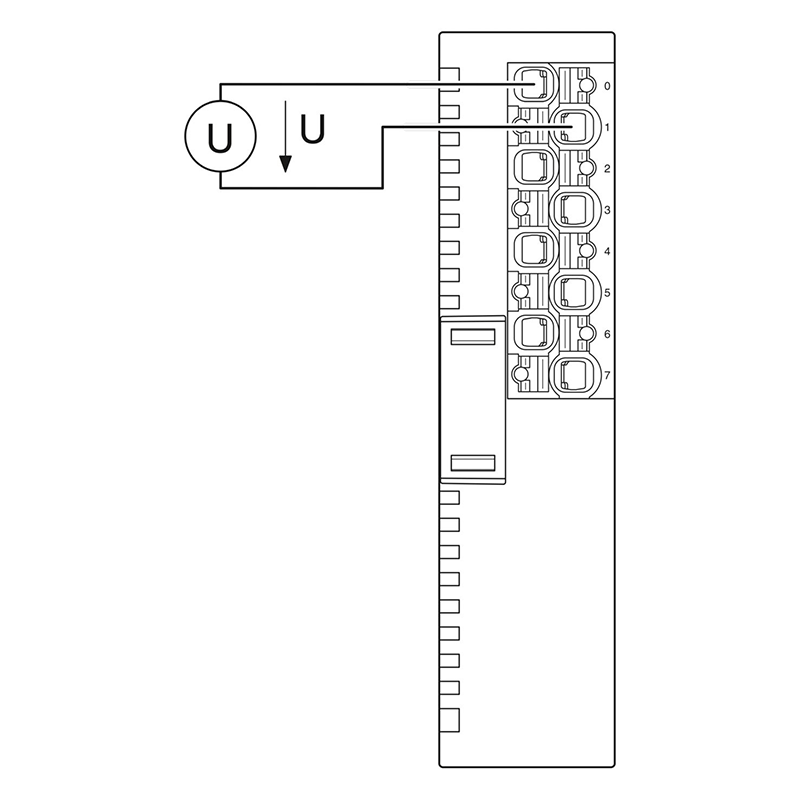

| 连接系统 | 2线制 |
| 有关连接技术的注意事项 | 屏蔽，双绞线 |
| 电压输入信号 | 0 V ... 10 V |
| 输入电压的输入电阻 | > 100 kΩ |
| 数据格式 | 标准化显示 |
| 测量值表达式 | 16位 |
| 保护电路 | 瞬态保护 |
| 额定条件下的最大功耗 | 0.55 W |
| 产品类型 | I/O 部件 |

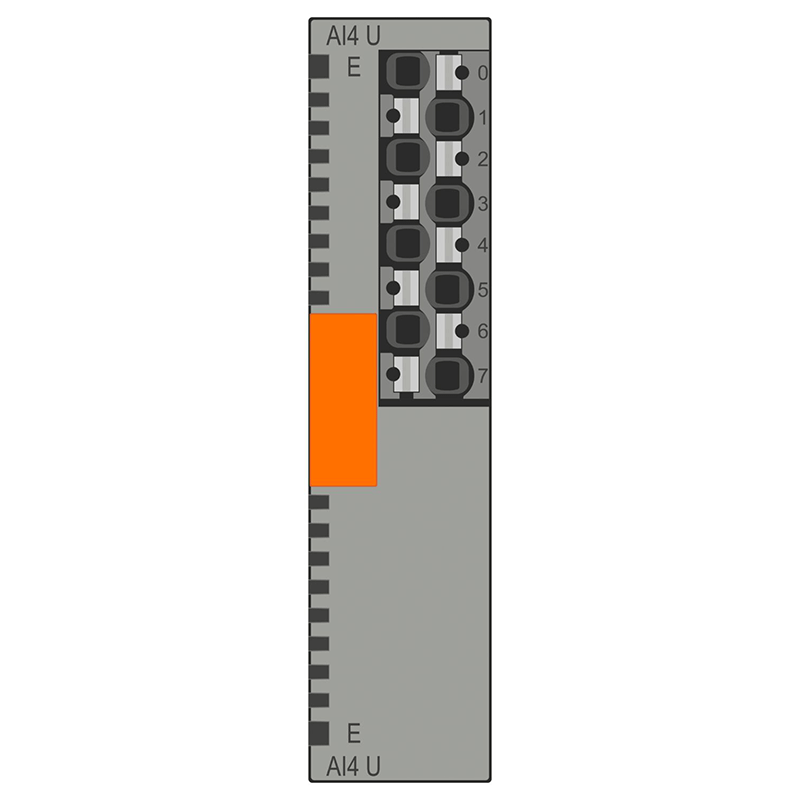

| 产品系列 | Axioline Smart Elements |
| 类型 | 模块 |
| 安装位置 | 请参见使用Smart Element的系统。 |
| 产品审核修订 | 02 |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 宽度 | 14.9 mm |
| 高度 | 62.2 mm |
| 深度 | 62 mm |
| 安装类型 | Smart Element插槽 |
| 安装位置 | 请参见使用Smart Element的系统。 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 剥线长度 | 8 mm |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 电耗量 | 最小 12 mA (未连接外围设备) |
| 接口数 | 1 |
| 连接方式 | 卡缘连接器 |
| 传输速度 | 请参见使用Smart Element的系统。 |
| 至准备就绪的起动时间 | < 1000 ms |
| 连接名称 | I/O |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 |
| 应用说明 | 只用于工业应用 |
| 十六进制ID编码 | 无 |
| 过程数据通道 | 64 位 |
| 输入地址区域 | 8 Byte |
| 输出地址区域 | 8 Byte |
| 所需的参数数据 | 15 Byte |
| 所需的组态数据 | 6 Byte |
| 电源电压 | 使用卡缘连接器 |
| 电源电压 | 24 V DC (使用卡缘连接器) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 20 mA 典型值 15 mA |
| 测试耐压: | 逻辑电源/24 V电源（I/O） 500 V AC， 50 Hz， 1 min. |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 |
| 硬导线横截面 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 剥线长度 | 8 mm |
