• 2 个以太网端口（内置开关） • 传输速度为10 Mbps和100 Mbps • 拨码开关，用于设置IP地址及其他功能 • 固件可更新 • 总线耦合器的运行时间可忽略（接近0 µs）（适用于Modbus/UDP） • Axioline F本地总线的典型循环周期约为10 μs • 基于Web的管理 • 网络安全性：可通过基于Web的管理（固件版本1.31或更高）断开端口连接 • 支持运行Axioline Smart Element • 支持被动式Smart Elements（固件版本1.30或更高） • 支持IOL-CONF（固件版本1.30及更高） • 支持Diag+
| 额定条件下的最大功耗 | 4 W |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 类型 | 模块化结构 |
| 供货范围 | 包括总线基础模块和Axioline 连接器 |
| 安装位置 | 任何位置（遵守温度衰减） |
| 产品审核修订 | 11 |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |

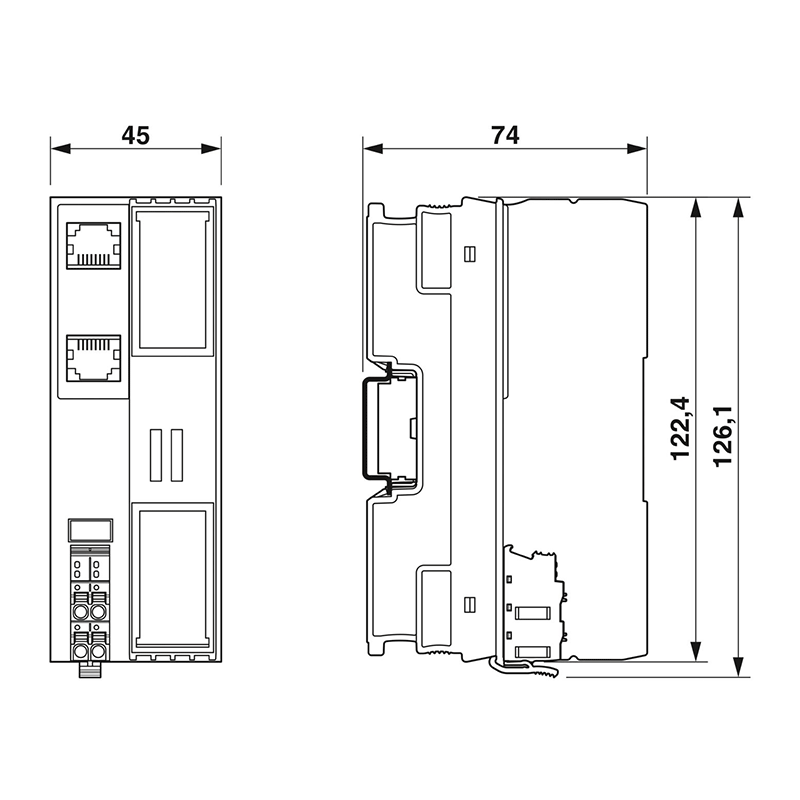

| 宽度 | 45 mm |
| 高度 | 126.1 mm |
| 深度 | 74 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（遵守温度衰减） |
| 环境温度（运行） | -25 °C ... 60 °C (安装位置：墙面安装，水平DIN导轨上) -25 °C ... 55 °C (安装位置：任意) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 应用说明 | 只用于工业应用 |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 剥线长度 | 8 mm |
| 可连接导向横截面 AWG | 24 ... 16 |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 接口数 | 2 |
| 连接方式 | RJ45 母头连接器 |
| 连接方法方面的注意事项 | 自适应和自交叉 |
| 传输速度 | 10/100 MBit/s (半双工或全双工模式（自动检测，可以手动调节 )) |
| 传输原理 | 以太网RJ45双绞线 |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 连接名称 | Axioline F插头 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信 息。 |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 583 mA (UBus为2.0 A，UL = 24 V，最高HW 04) 最大 670 mA (UBus为2.5 A，UL = 24 V，HW 05或更高) |
| 连接方式 | 直插式连接 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信 息。 |
| 接口数 | 1 |
| 连接方式 | USB C 型 (从HW 05起) Micro USB B型 (最高至HW04) |
| 测试耐压: | 以太网接口1/以太网接口2 1500 V AC， 50 Hz， 1 min. |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电源 | 最大 2 A (最高至HW04) 最大 2.5 A (从HW 05起) |
| 接口数 | 1 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 支持的设备数目 | 最大 63 (每个站) |
| 可连接本地总线设备的数量 | 最大 63 |
