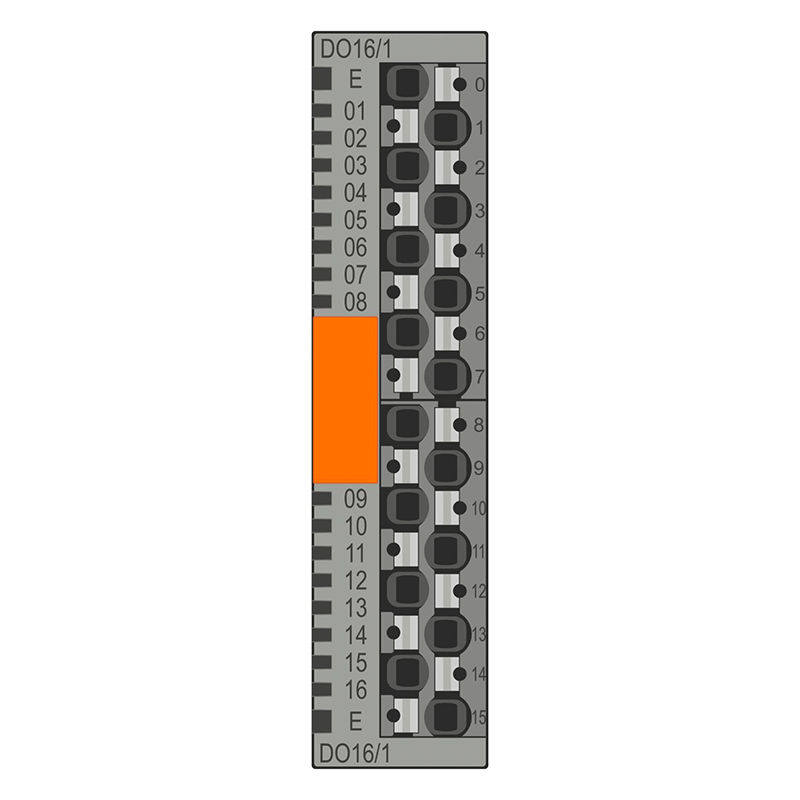

• 16个数字量输出 • 24 V DC，500 mA • 单线制连接技术连接的执行器 • 可以针对Smart Element设置输出的替换值特性 • 储存设备铭牌
| 输出名称 | 数字输出 |
| 连接方式 | 直插式连接 |

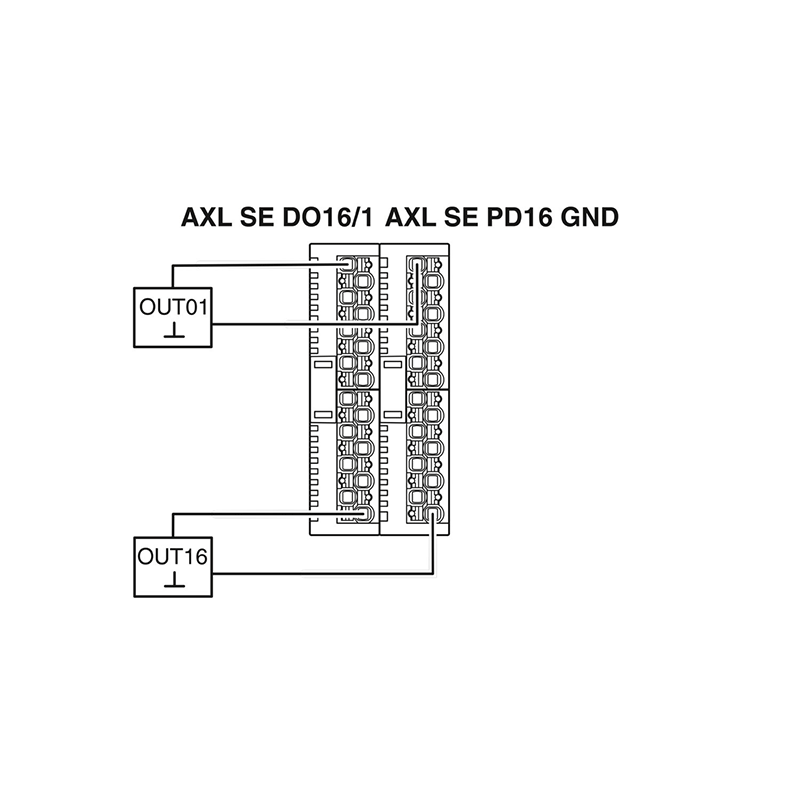

| 连接系统 | 1线制 |
| 输出数目 | 16 |
| 保护电路 | 短路和过载保护; 电子 |
| 输出电压 | 24 V |
| 因电流中断引起的电压限制 | -32.8 V DC ... -15 V DC |
| 每个模块的最大输出电流 | 6 A (同时确保不超过允许的最大电流6 A。) |
| 额定输出电压 | 24 V DC |
| 最小负载 | 10 kΩ |
| 断开时的输出电压 | 最大 1 V |
| 断开时的输出电流 | 最大 300 µA |
| 额定负载，感性 | 12 VA (1.2 H，48 Ω, 额定电压) |
| 额定负载，指示灯 | 12 W (额定电压) |
| 额定负载，阻性 | 12 W (48 Ω, 额定电压) |
| 切换频率 | 最大 1200 每秒 (阻性负载，负载电流不低于50 mA) 最大 16 每秒 (带标称灯负载) 最大 1 每秒 (带电感负载) |
| 额定条件下的最大功耗 | 1.2 W |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline Smart Elements |
| 类型 | 模块 |
| 安装位置 | 请参见使用Smart Element的系统。 |
| 产品审核修订 | 02 |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 宽度 | 14.9 mm |
| 高度 | 62.2 mm |
| 深度 | 62 mm |
| 安装类型 | Smart Element插槽 |
| 安装位置 | 请参见使用Smart Element的系统。 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 剥线长度 | 8 mm |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 接口数 | 1 |
| 连接方式 | 卡缘连接器 |
| 传输速度 | 请参见使用Smart Element的系统。 |
| 至准备就绪的起动时间 | < 500 ms |
| 连接名称 | I/O |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 选择电缆时，请注意IEC或UL允许的工作温度。 在导线横截面较小且电流较大的情况下，接线点温度可能会超过 环境温度达45 K。 |
| 应用说明 | 只用于工业应用 |
| 信号延迟 | 最大 100 µs (上电时) 最大 100 µs (关断时，具备最低50 mA的负载电流) |
| 十六进制ID编码 | 无 |
| 过程数据通道 | 16 位 |
| 输入地址区域 | 0 Byte |
| 输出地址区域 | 2 Byte |
| 所需的参数数据 | 9 Byte |
| 所需的组态数据 | 6 Byte |
| 电源电压 | 使用卡缘连接器 |
| 电源电压 | 24 V DC (使用卡缘连接器) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 6 A |
| 电耗量 | 最小 40 mA (未连接外围设备) |
| 保护电路 | 电涌保护; 请参见使用Smart Element的系统。 极性保护; 并联二极管 |
| 测试耐压: | 逻辑电源/24 V电源（I/O） 500 V AC， 50 Hz， 1 min. |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请注意Axioline Smart Elements用户手册中有关线径的信息。 选择电缆时，请注意IEC或UL允许的工作温度。 在导线横截面较小且电流较大的情况下，接线点温度可能会超过 环境温度达45 K。 |
| 抗短脉冲的反转电压 | 1 s时间内受限保护高达0.5 A |
| 过载行为 | 关闭后自动重启 |
| 电感过载动作 | 输出可能会被毁坏 |
| 过流关闭 | 最小 0.7 A |
| 切断时带接地连接断开的输出电流 | < 1 mA |
| 硬导线横截面 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² |
