连接方式 | 直插式弹簧连接 |
硬导线横截面 | 0.2 mm² ... 1.5 mm² |
柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
可连接导向横截面 AWG | 24 ... 16 |
剥线长度 | 10 mm |
电池的使用寿命 | 5年(典型) |

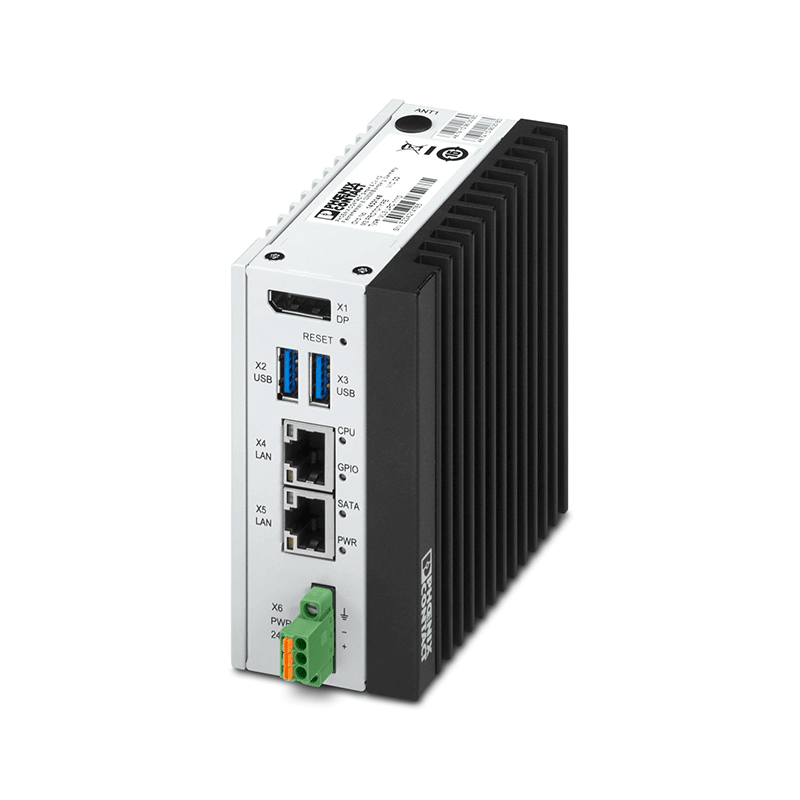

产品类型 | 嵌入式PC机 |
宽度 / 高度 / 深度 | 100 mm / 50 mm / 100 mm (基础系统) 100 mm / 80 mm / 100 mm (可选择扩展存储空间的系统) 100 mm / 80 mm / 100 mm (可选配2个以太网的系统) 100 mm / 80 mm / 100 mm (可选配4G/LTE调制解调器的系统) |
安装类型 | DIN导轨安装 壁式安装 |
外壳材料 | 铝/钢板DC01 |
保护等级 | IP30 |
环境温度(运行) | -20 °C ... 60 °C (海拔0 m ... 2000 m) |
应用说明 | 只用于工业应用 |
电源电压 | 24 V DC 20 % |
最大电流耗量 | 2.08 A (24 V DC) |
典型电流耗量 | 0.82 A (24 V DC的最大电源系统配置) |
接口 | 2x USB 3.1第1代 - A类 |
可选接口 | 2x 以太网(10/100/1000 Mbps),RJ45 1x 微型SIM卡 2x SMA (4G/LTE) 2x RSMA (WLAN) 1x 用于SATA 3的M.2 2280 M键 2x COM (RS-232/422/485) |
处理器 | Intel® Atom® x6413E, 4x 1.3 GHz Intel® Atom® x6211E, 2x 1.3 GHz |
处理器 | Intel® Atom® x6413E, 4x 1.3 GHz Intel® Atom® x6211E, 2x 1.3 GHz |
主内存 | 2 GB DDR 8 GB LPDDR4 16 GB LPDDR4 |
数据存储系统 | 30 GB,3D TLC( 板载) 240 GB,M.2 2280 SSD,M key,SATA 3 60 GB,3D TLC( 板载) 120 GB,3D TLC( 板载) 60 GB,M.2 2280 SSD,M key,SATA 3 120 GB,M.2 2280 SSD,M key,SATA 3 480 GB, M.2 2280 SSD, M key, SATA 3 |
散热方式 | 被动散热 |
实时时钟 | 已集成(备有电池) |
监视器输出 | 1x DP++ 1.4 |
网络 | 2x 以太网(10/100/1000 Mbps),RJ45 |
LAN芯片套件 | Intel® i225-IT |
操作系统 | 无操作系统 Windows® 10 IoT Enterprise LTSC 2021 X64 |
Trusted Platform Module | dTPM 2.0, Infineon® SLB9670 (加密技术非中文) |
RAID技术 | 不带RAID系统 |
环境温度(存放/运输) | -40 °C ... 70 °C |
海拔 | 3000 m (海平面以上) |
允许湿度(运行) | 10 % ... 95 % (无冷凝) |
允许湿度(存放/运输) | 10 % ... 95 % (无冷凝) |
电击 | 15g,11ms,符合IEC 60068-2-27标准 |
振动(操作) | 1g, 符合 EN 60068-2-6 |
符合性 | 符合 CE 标准 |
UL,美国/加拿大 | UL 61010-1, UL 61010-2-201 Class I, Div. 2, Groups A, B, C, D T4 |
FCC | 标题47第15部分B子部分:2018 A类 |
