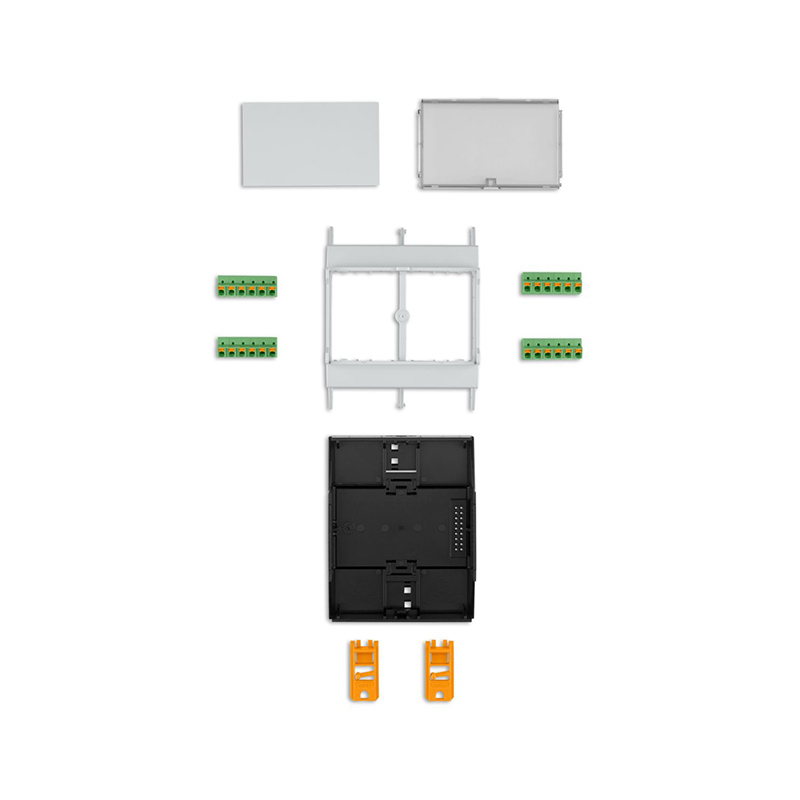

| 产品类型 | 多层外壳设置 |
| 产品系列 | BC 71,6.. |
| 型号 | 用于安装在DIN导轨上，带透明铰链式防护盖 |
| 位数 | 24 |
| 外壳类型 | DIN导轨壳体，可用于符合DIN 43880标准要求的配电板 |
| 壳体系列 | BC |
| 带通风口 | 是 |
| 产品审核修订 | 02 |

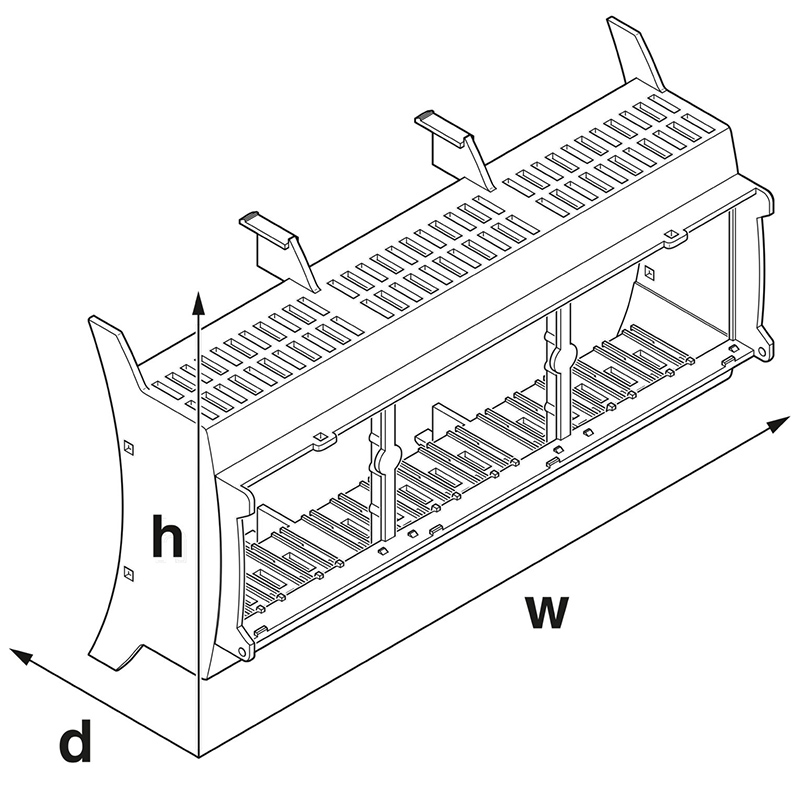

| 宽度 | 71.6 mm |
| 高度 | 89.7 mm |
| 深度 | 60.7 mm |
| 从DIN导轨顶部边缘起的深度 | 54.7 mm |
| 水平针距 | 4 分区 |
| 尺寸 | 81.54 mm x 67 mm (印刷电路板尺寸) |
| 安装类型 | DIN导轨安装/壁式安装 |
| 外壳材料 | 聚碳酸酯 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | Polycarbonat |
| 颜色 (上部壳体) | 浅灰 (RAL 7035) |
| 颜色 (下部壳体) | 黑色 (RAL 9005) |
| 颜色 (壳体端板) | 透明 |
| 环境温度（运行） | -40 °C ... 105 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 要达到的最大IP编码 | IP20 |
| 相对湿度（存放/运输） | 95 % |
| 组装说明 | 请参阅下载区内提供的组装说明。 |
| 包装类型 | 纸箱包装 |
| 外包装类型 | 纸箱 |
| PCB板厚度 | 1.4 mm ... 1.8 mm |
| PCB支架数量 | 9 |
| PCB安装类型 | 锁扣 |
| PCB厚度 | 1.4 mm ... 1.8 mm |
| 总PCB表面 | 5300 mm² |
